Болтовые («сухой» монтаж)
Высокопрочные болты, анкеры и муфты в закладных деталях. Главное — скорость: без застывания бетона и сварки. Возможен демонтаж.
Сборка «КОНСТРУКТОР»
Надёжность здания из сборного железобетона во многом зависит от того, как соединены элементы. Выбор типа стыка — ключевое инженерное решение, влияющее на скорость, стоимость и эксплуатацию.
Технология сборки
Этапы монтажа — снизу вверх
Здание собирается как конструктор, в строгой технологической последовательности. На каждом этапе — свои узлы, монтажные регламенты и темп. Подробнее о технологии — в разделе «Технология».
01
Конструкции ниже нуля
Фундаменты и цоколь: монтаж подземной части, гидроизоляция узлов.
02

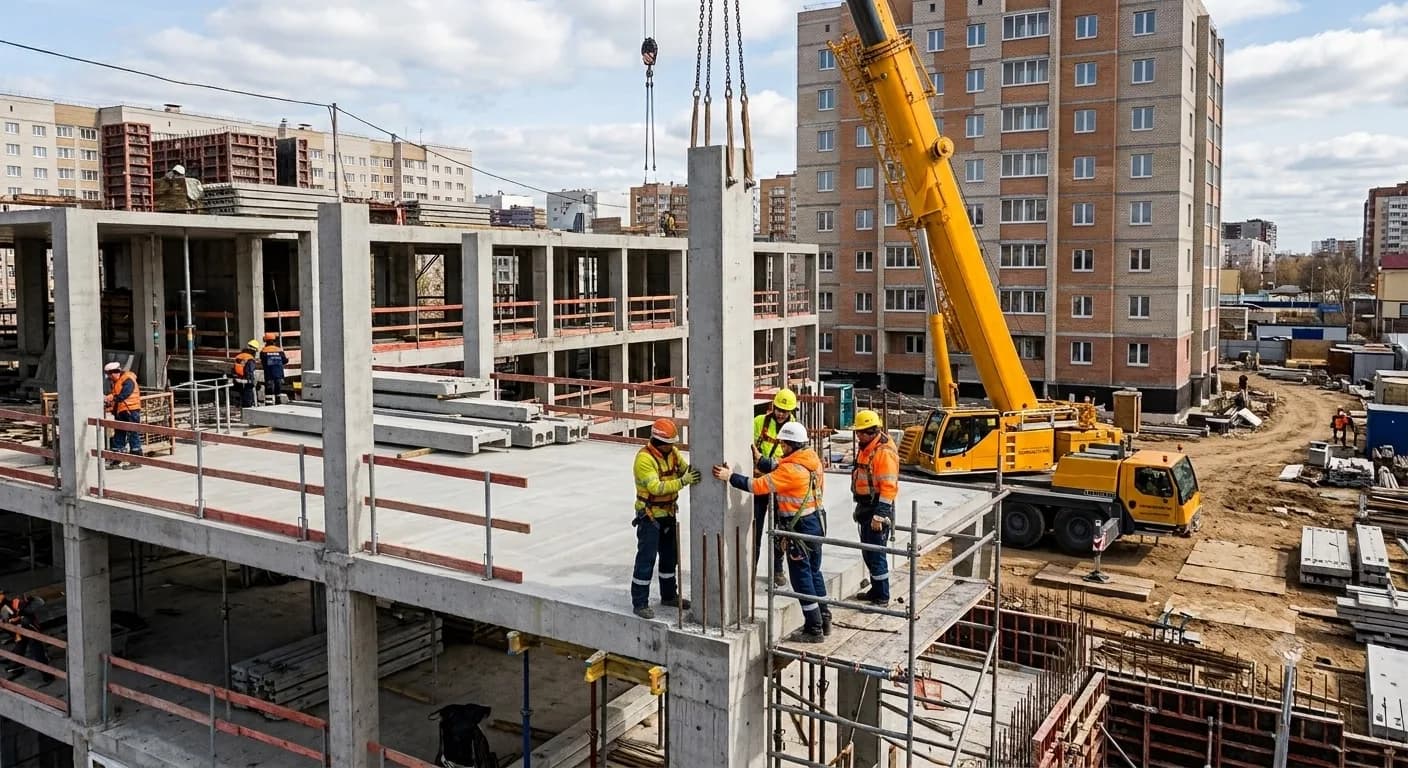

Каркасная система
Колонны, балки и ригели — несущий каркас с замоноличиванием узлов по регламенту.
03
Стеновая система
Стеновые панели внутри каркаса. Не путать с фасадной — монтаж без выхода наружу.
04
Лифтовые шахты
Сборные шахты с точной геометрией направляющих — безопасный доступ на этажи с первых дней стройки.
05
Лестничные марши и площадки
Марши и площадки сразу в проектное положение — эвакуационный выход готов параллельно со стройкой.
06
Инженерные модули
Стыковка готовых СТМ и сантехнических модулей между собой и с сетями.
07

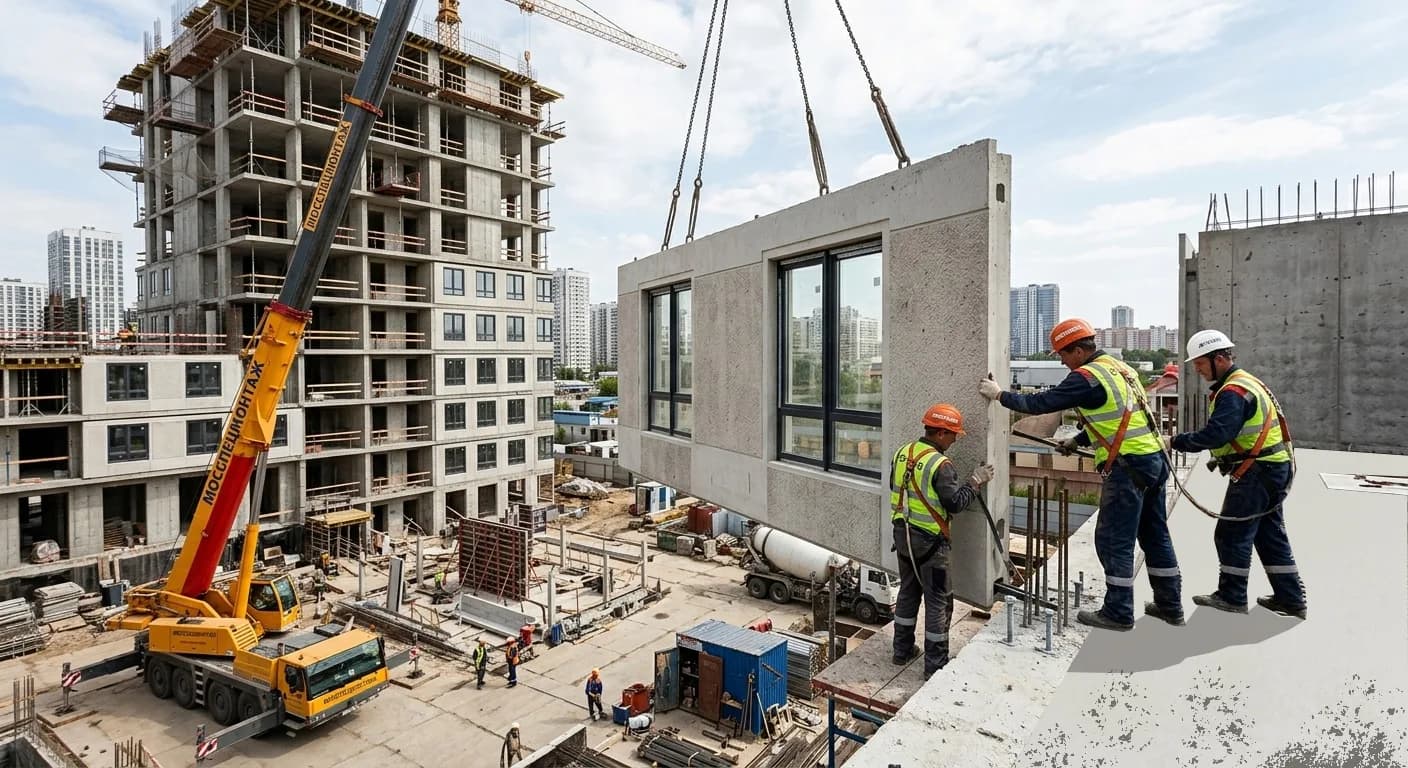

Фасадная система
Навеска фасадных модулей на высоте — работа монтажников-высотников.
Три группы стыков
Болтовые, сварные, комбинированные
Всё многообразие соединений делится на три основные группы — у каждой своя логика применения.
Сварные
Сварка выпусков арматуры или закладных. Жёсткое монолитное соединение под значительные нагрузки. Требует квалификации и контроля швов.
Комбинированные
Лучшее от двух подходов: болт для быстрой фиксации, сварка — для расчётной жёсткости. Гибкость и запас прочности.
Сравнение
Как выбрать тип соединения
Выбор — всегда инженерный компромисс между скоростью, стоимостью и требуемой надёжностью.
| Тип соединения | Главное преимущество | Главный недостаток | Типичное применение |
|---|---|---|---|
| Болтовое | Высокая скорость монтажа | Меньшая жёсткость узла | Быстровозводимые каркасы |
| Сварное | Максимальная надёжность и жёсткость | Зависимость от квалификации сварщика | Несущие узлы каркаса |
| Комбинированное | Гибкость и адаптивность | Более сложное проектирование | Уникальные и ответственные объекты |
Нормативная база
Соединения — по действующим стандартам
ГОСТ 14098-2014Сварные соединения арматуры и закладных
СП 544.1325800.2025Комбинированные каркасы (сталь + ЖБ)
Часто после сварки стык дополнительно замоноличивают.
Это защищает металл от коррозии и обеспечивает совместную работу всего узла.
